产品性能
USB
双频WAVVECOM
●输出功率: Class 4(2W @ 900MHz) Class 1(1W @ 1800MHz) ●输入电压:5V-36VDC ●输入电流:1A-2A 5mA 待机状态,140mA在GSM 900MHz @ 12V 通话状态 5mA 待机状态,100mA在GSM 1800MHz @ 12V通话状态
GSM GSM G850/900MHz 频段 发送频率:880 至 915MHz 接收频率:925 至 960MHz 输出功率:2W(+33dBm) DCS 1800MHz 1900MHz频段 发送频率:1710 至 1785MHz 接收频率:1805 至 1880MHz 输出功率:1W(+30dBm) 信道间矩:200KHz 频率稳定性:0.1ppm 规格:85mmX50mmX26mm , 95mmX50mmX26mm
产品重量:58克
1、支持附录AT指令集
2、可以收发短消息,拨打电话、无线数据传输
3、体积:100×54×25mm +2mm
4、输入电压:5V-32V 输入电流:空闲<10mA,话音传输<800Ma
5、结构:参考WAVECOM的原装modem;

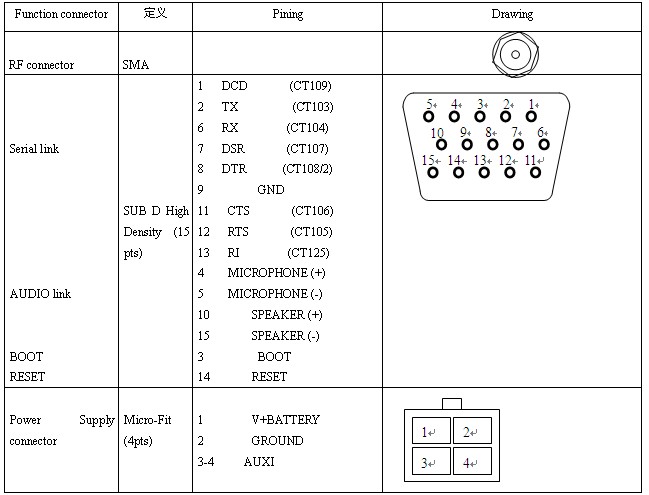

6、硬件接口:
7、出厂设置必需保证
at+ipr=9600 波特率9600
at+icf=3,3 开始位1、数据位8、停止位1、无效验位
at+ifc=0,0 取消流控
8、环境极限条件:
工作温度:-30° C至60° C 存储温度:-35° C至85° C
湿度:0至95% 振动(非工作状态):18g 气压:86—106KPa
9、调制方式:QPSK
10、接收频率范围:869-894MHZ 发送频率范围:824-849MHZ
11、频率误差:+300HZ
12、最大输出功率:〈=30dbm
13、最小受控功率: -50dbm
14、发射机杂散发射:
〈=-42dbc/30KHz(>900KHz) 〈=-54dbc/30KHz(>1980KHz)
注:以上为主要技术参数
15、波形质量:>=0.944
16、静态时间偏置 +1us以内
17、接收灵敏度:
〈= 0.5%(-104 dbm/BW)
〈= 0.5%(-25 dbm/BW)
18、单频干扰灵敏度:
〈= 1.0%(+900KHz,-30dbm)
〈= 1.0%(-900KHz,-30dbm)
19、开环功率控制:
-48dbm/BW+9.5db(-25dbm/BW)
-8dbm/BW+9.5db(-65 dbm/BW)
18dbm/BW to max(-104 dbm/BW)
20、闭环环功率控制:
>= +24db(100个上升)
<= -24db(100个下降)
21、互调杂散响应衰减:
〈= 1.0%(+900/+1700KHz,-43dbm)
〈= 1.0%(-900/-1700KHz,-43dbm)
22、前向业务信道调制:
〈= 3.0% (AWGN = -74dbm /BW)
23、接受机传导杂散发射:
〈= -81dbm (869-894MHZ)
〈= -61dbm (824-849MHZ) |
